【產(chǎn)品概況】
脫硝專用納米二氧化硅是公司經(jīng)多年研發(fā)，并經(jīng)過長期應(yīng)用實踐的一種新型納米催化材料。相比于常規(guī)二氧化硅，該材料具有獨特的孔道結(jié)構(gòu)、大的孔容、可調(diào)控的孔徑和高的比表面積，可應(yīng)用于環(huán)境催化和石化催化等領(lǐng)域。納米二氧化硅的多級孔道可影響反應(yīng)物和產(chǎn)物的吸脫附及擴(kuò)散，進(jìn)而提高脫硝反應(yīng)的活性和選擇性。
圖1產(chǎn)品掃描電鏡圖
【材料特點】
? 獨特的孔道結(jié)構(gòu)、大的孔容、可調(diào)控的孔徑和比表面積。
? 扎實的骨架結(jié)構(gòu)，良好的水熱穩(wěn)定性。
? 二氧化硅純度大于95%，材料收縮率與二氧化鈦接近。
? 精細(xì)的后處理技術(shù)，保證其具有適宜的吸水能力及良好的濕基流動性和可塑性。
【功效特點】
? 增加SCR蜂窩催化劑中傳統(tǒng)陶瓷基材二氧化硅比例，在保證脫硝性能基礎(chǔ)上提高蜂窩催化劑的機(jī)械強(qiáng)度(軸向、徑向抗壓強(qiáng)度、耐磨損性能)。
? 添加性能可控的多孔二氧化硅，進(jìn)而提高/調(diào)整SCR蜂窩催化劑的孔容和微觀比表面積。
? 添加具有符合孔道結(jié)構(gòu)的二氧化硅，進(jìn)而提高SCR蜂窩催化劑脫硝活性及選擇性。
? 添加多孔二氧化硅增加/調(diào)控SCR蜂窩催化劑的酸性位點數(shù)量/種類，進(jìn)而改善催化劑的抗堿/硫中毒性能同時降低硫轉(zhuǎn)化率。
? 添加多孔二氧化硅提高SCR催化劑泥料的塑形和流動性，改善催化劑生產(chǎn)成品率，同時適用于多孔催化劑生產(chǎn)。
【產(chǎn)品性能指標(biāo)】
|
項目 |
指標(biāo) |
|
粒徑(D90)，μm |
≤18.00 |
|
燒失重，% |
≤5.00 |
|
SiO2，% |
≥95.00 |
|
Al2O3，% |
≤0.50 |
|
MgO，% |
≤0.50 |
|
Fe2O3，% |
≤0.20 |
|
CaO，% |
≤0.50 |
|
K2O，% |
≤0.50 |
|
Na2O，% |
≤0.20 |
【應(yīng)用評價】
公司產(chǎn)品在脫硝催化劑廠家進(jìn)行催化劑生產(chǎn)應(yīng)用實驗，從產(chǎn)品樣品和檢測數(shù)據(jù)上，獲得了較好的評價。
表 產(chǎn)品應(yīng)用實驗指標(biāo)評價對比表
|
測試項目 |
常規(guī)催化劑 |
納米二氧化硅催化劑 |
|
比表面積/m2/g |
63.4271 |
64.4731 |
|
成分% |
||
| TiO2 | 89.5104 | 89.4372 |
| V2O5 | 0.6504 | 0.6236 |
|
WO3 |
2.1546 |
2.1685 |
|
SiO2 |
3.3503 |
3.8353 |
|
Fe2O3 |
0.0729 |
0.0779 |
|
MgO |
0.0981 |
0.096 |
|
SO3 |
1.8316 |
1.646 |
|
Al2O3 |
0.3922 |
0.394 |
|
CaO |
0.9647 |
1.0227 |
|
K2O |
0.0156 |
0.0177 |
|
Na2O |
0.2073 |
0.1501 |
|
脫硝效率% |
90.7 | 92 |

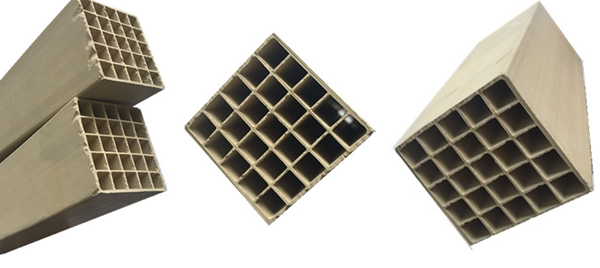

圖2應(yīng)用圖片
【應(yīng)用說明】
添加量：鈦基氧化物的5-30%。
使用方法：
1、第一步混煉加入同其他固體粉料一次性加入，低速干混均勻后加入液體物料，然后按照一般混煉程序依次進(jìn)行；
2、根據(jù)納米二氧化硅用量適當(dāng)減少水量；
3、適當(dāng)延長混煉時間保證物料均勻性；
4、可適當(dāng)提高擠出速度。
手機(jī)官網(wǎng)
企業(yè)公眾號
